DM 2411 bis 2418

Mikrofontyp:Dynamisches Richtmikrofon
Beschreibung:Richtmikrofon vorzugsweise für Heimgebrauch und elektroakustische Übertragungsanlagen.
Übertragungsbereich 50 Hz bis 15 kHz in hochohmiger Ausführung.

Allgemeine technische Daten

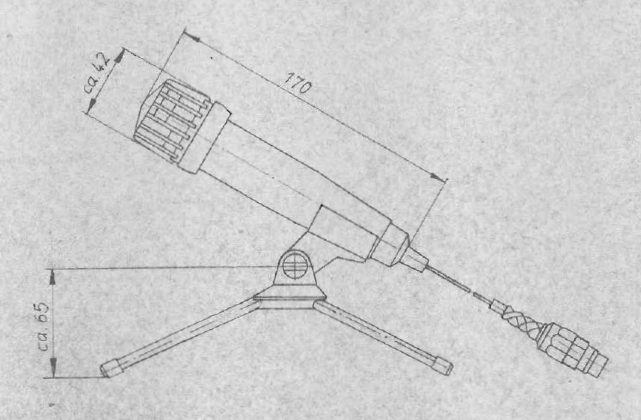

Gehäuseabmessung:Länge:170 mm
Durchmesser:42 mm
Gewicht:180 g
Betriebstemperaturbereich:- 40 °C bis + 50 °C
sonstige Einsatzmerkmale:hochohmig ohne Schalter



Elektroakustische Daten

Arbeitsweise:akustisch:Druckgradientempfänger
elektrisch:Tauchspulenprinzip
Nennwiderstand:keine Angabe
Scheinwiderstand bei 1kHz:60 kOhm +/- 40%
Nennbelastungswiderstand:1 MOhm
Richtcharakteristik: Nierenförmig mit Bündelung >=2,2 von 125 Hz bis 12,5 kHz

Anschluss und Montage

Anschluss:

5polig Diode

Pin 1 -> Tonspannung
Pin 2 -> Masse
